Cấu tạo và tiêu chuẩn panel phòng sạch GMP – ISO 14644

Panel phòng sạch là vật liệu cốt lõi khi thi công phòng sạch trong các nhà máy dược phẩm, thiết bị y tế, thực phẩm, linh kiện điện tử và phòng lab kiểm nghiệm. Khác với tường xây truyền thống, hệ vách và trần bằng panel phòng sạch được thiết kế theo chuẩn kiểm soát bụi mịn, vi sinh và áp suất không khí, đảm bảo các yêu cầu GMP, HACCP và ISO 14644 ngay từ khâu vật liệu.

Bài viết này sẽ đi thẳng vào hai phần quan trọng nhất mà chủ đầu tư, bộ phận QA/QC và đội kỹ thuật sản xuất thường hỏi:

Cấu tạo của panel phòng sạch: gồm những lớp gì, độ dày bao nhiêu, liên kết như thế nào?
Tiêu chuẩn kỹ thuật và kiểm soát: panel phải đáp ứng chuẩn gì để nhà máy qua được audit GMP, ISO 14644?

📞 Cần tư vấn trực tiếp từ kỹ sư phòng sạch? Gọi 0938 990 019 hoặc xem dịch vụ thi công tại Thi công phòng sạch bằng panel.

1. Panel phòng sạch là gì?

Panel phòng sạch là tấm vách/kết cấu dạng module nhiều lớp, dùng để tạo nên tường, trần và đôi khi cả cửa trong phòng sạch. Ưu điểm nổi bật:

Bề mặt phẳng, nhẵn, không bám bụi → dễ vệ sinh, hạn chế phát triển vi sinh.
Liên kết kín khí → duy trì áp suất chênh lệch giữa các phòng, chống nhiễm chéo.
Cách nhiệt, cách âm, chống cháy lan → bảo toàn môi trường ổn định cho sản xuất.
Dễ lắp đặt, dễ thay thế → giảm thời gian dừng dây chuyền khi nâng cấp nhà máy.

Vật liệu panel là yếu tố lớn quyết định việc nhà máy có đạt chuẩn GMP-WHO, ISO 14644-1, HACCP hay không – đặc biệt trong ngành dược phẩm, thực phẩm và điện tử.

2. Cấu tạo tiêu chuẩn của một tấm panel phòng sạch

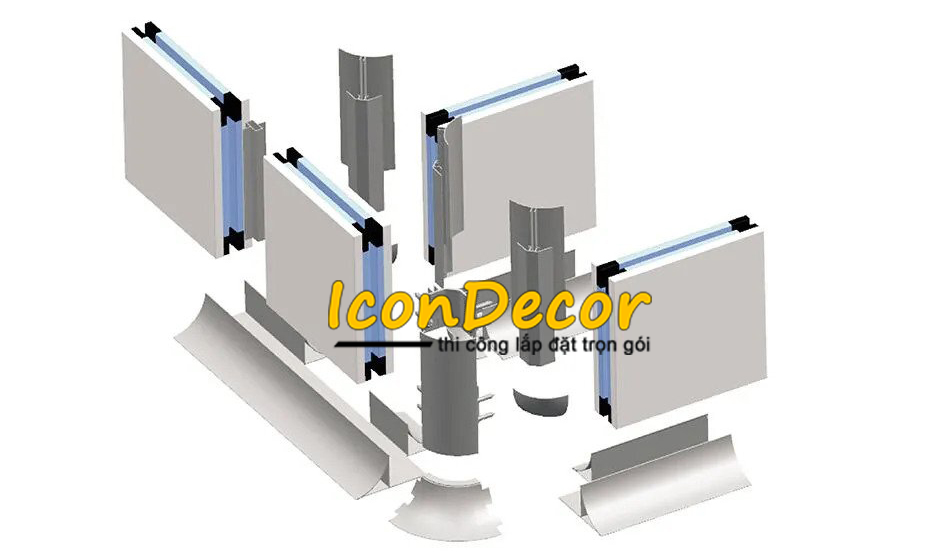

Một tấm panel phòng sạch đạt chuẩn thường được cấu tạo từ 3 lớp chính: (1) Lớp bề mặt, (2) Lõi cách nhiệt, (3) Lớp liên kết. Mỗi phần đảm nhiệm một vai trò riêng trong việc giữ kín, chống bụi và ổn định môi trường trong phòng sạch.

Thành phần	Mô tả kỹ thuật	Yêu cầu cho phòng sạch
Lớp bề mặt	Tôn mạ kẽm sơn tĩnh điện, inox 304 hoặc PVC trắng phẳng bóng.	Bề mặt nhẵn, không thấm nước, không bám bụi, dễ lau chùi bằng cồn sát khuẩn.
Lõi cách nhiệt	PU, PIR hoặc EPS tỷ trọng 40 ± 2 kg/m³; hệ số dẫn nhiệt ~0.018 - 0.037 W/m.K.	Ổn định nhiệt độ phòng sạch, giảm chi phí vận hành hệ thống HVAC/HEPA.
Liên kết / Khóa âm dương	Khớp âm - dương, keo PU 2 thành phần, siết vít inox.	Tạo độ kín khí, hạn chế rò rỉ áp suất và xâm nhập tạp chất từ bên ngoài.

🔎 Ghi chú quan trọng: Với phòng sạch dược phẩm và phòng sạch điện tử, bề mặt panel thường sử dụng tôn phủ sơn tĩnh điện chất lượng cao, có thể là sơn chống bám bụi / chống tĩnh điện tùy yêu cầu.

💡 Các khu vực có yêu cầu chống cháy lan cao (ví dụ kho trung gian chứa dung môi, hóa chất, phòng lưu trữ bao bì, kho tạm đóng gói) sẽ ưu tiên dùng panel PIR thay vì PU.

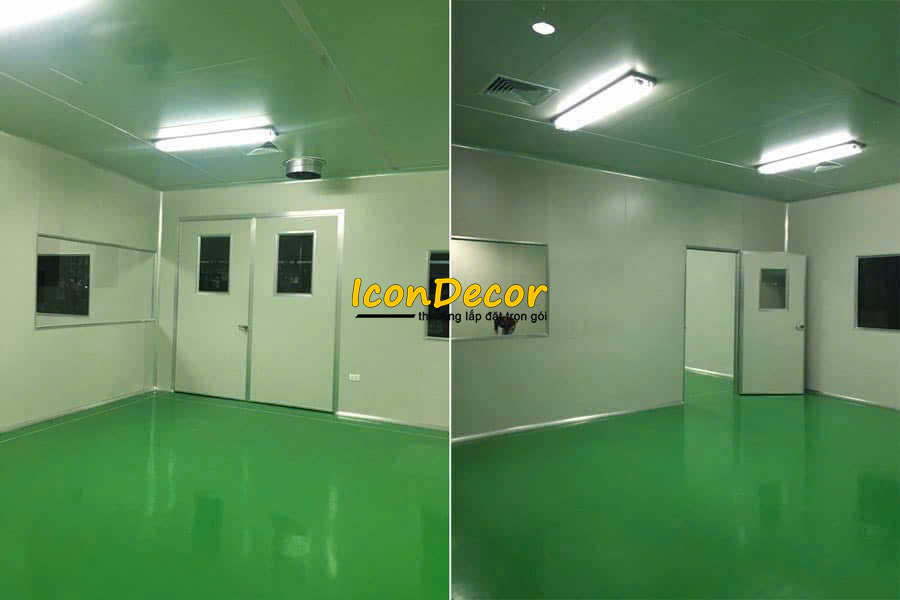

Tư vấn, thi công vách Panel phòng sạch

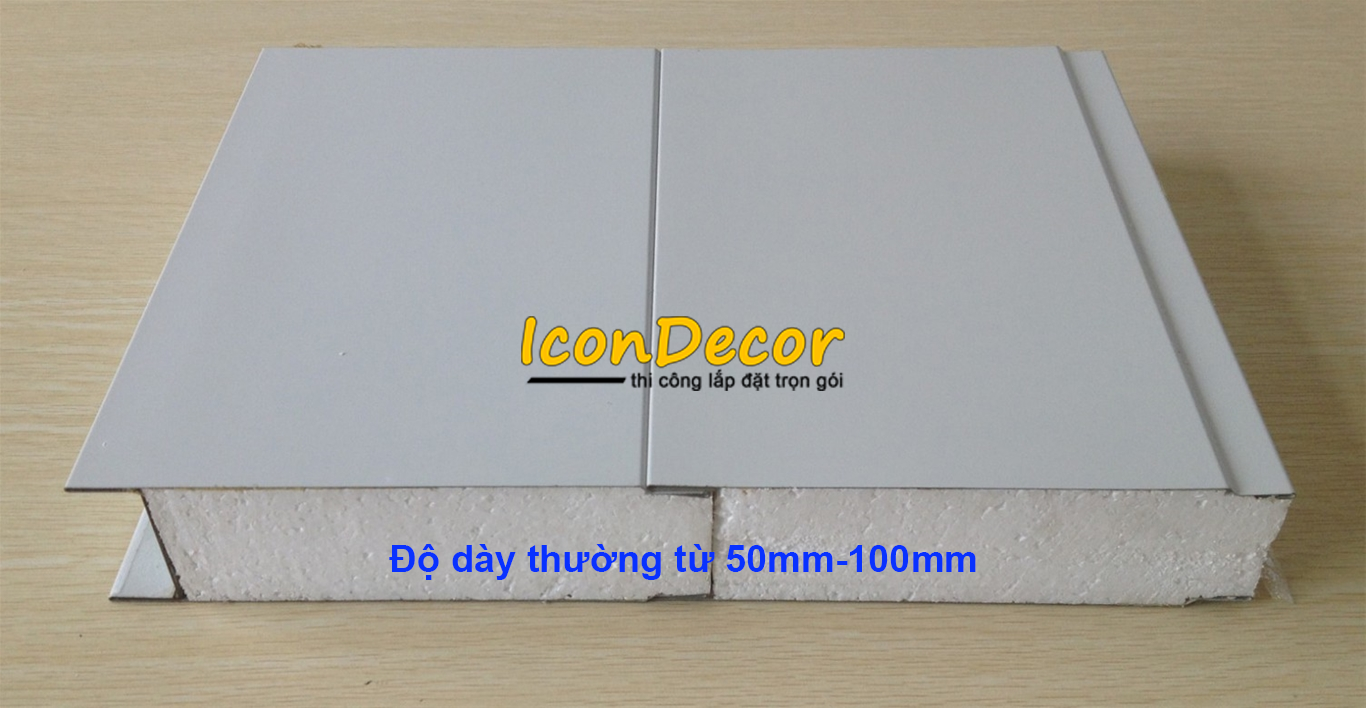

3. Độ dày panel phòng sạch – chọn bao nhiêu mm là phù hợp?

Độ dày panel ảnh hưởng trực tiếp đến độ cứng vách, độ cách nhiệt và độ kín khí. ICON Decor thường tư vấn theo công năng:

Panel dày 50mm: dùng cho phòng sạch nhỏ, không yêu cầu chênh áp lớn, khu kiểm nghiệm, khu QC nội bộ.
Panel dày 75mm: dùng cho phòng sạch dược phẩm, khu sản xuất chính, khu pha chế, khu đóng gói bao bì.
Panel dày 100mm: dùng cho phòng sạch yêu cầu cách ly nghiêm ngặt, phòng áp dương/áp âm riêng biệt, khu nguy cơ nhiễm chéo.

Trong những nhà máy có dây chuyền kiểm định nội bộ khắt khe (dược phẩm, điện tử), độ dày 75mm – 100mm được xem là tiêu chuẩn để kiểm soát ổn định áp suất và nhiệt – ẩm.

Độ dày panel phòng sạch

4. Tiêu chuẩn kỹ thuật panel phòng sạch theo GMP, ISO 14644

Đây là phần quan trọng với QA/QC và bộ phận thẩm định nhà máy trước audit. Một hệ thống panel phòng sạch đạt chuẩn cần đáp ứng các yêu cầu sau:

4.1 Khả năng hạn chế phát sinh bụi và vi sinh

Bề mặt phẳng, liền mạch, không tạo khe bám bụi, không có gờ hở.
Keo trám và silicone trung tính tại toàn bộ mối nối, hạn chế vi khuẩn tích tụ.
Không bị oxy hóa, không bong tróc sơn trong môi trường dùng hóa chất sát khuẩn định kỳ.

4.2 Kín khí và kiểm soát áp suất phòng

Panel phải ghép khớp âm – dương khít, siết vít inox chống rỉ, bơm foam PU vào khoang rỗng.
Cửa phòng sạch dùng gioăng EPDM kín khí, tay khóa ép sát, kính quan sát hai lớp giảm thất thoát áp suất.
Đáp ứng yêu cầu duy trì vùng áp suất dương (dược phẩm, chiết rót, đóng gói vô trùng) hoặc áp suất âm (khu xử lý mẫu nguy cơ nhiễm chéo).

4.3 Khả năng chịu hóa chất vệ sinh và tiệt khuẩn

Bề mặt panel không bị ăn mòn bởi cồn, hóa chất khử khuẩn bề mặt.
Không đổi màu loang lổ sau thời gian sử dụng.
Không nứt chân chim tại các mối nối silicon (nếu nứt → vi sinh sẽ tích tụ).

4.4 Chống cháy lan / an toàn PCCC

Đối với những phòng sạch nằm trong khu vực có nguy cơ cháy cao, panel PIR thường được yêu cầu vì khả năng chống cháy lan tốt hơn PU/EPS.
Tùy ngành (dược, thực phẩm, kho phụ liệu bao bì...), chủ đầu tư có thể phải xuất trình hồ sơ vật liệu chống cháy khi thẩm duyệt PCCC.

Tiêu chuẩn / Quy chuẩn	Nội dung chính áp dụng cho panel phòng sạch	Phạm vi sử dụng
ISO 14644-1	Phân loại cấp độ sạch (Class 100.000 → Class 10.000 → Class 1.000...) dựa trên mật độ hạt bụi trong không khí.	Phòng sạch dược, phòng lắp ráp linh kiện điện tử, phòng kiểm nghiệm vi sinh.
GMP-WHO	Yêu cầu về cấu trúc phòng sạch cho sản xuất thuốc, thực phẩm chức năng, đóng gói vô trùng: bề mặt kín, dễ vệ sinh, không tạo điểm tích tụ vi sinh.	Nhà máy dược phẩm, thực phẩm, đồ uống.
HACCP	Kiểm soát nguy cơ nhiễm bẩn trong quá trình chế biến thực phẩm, yêu cầu khu vực đóng gói sạch, dễ rửa, hạn chế vi sinh.	Xưởng thực phẩm, chế biến thủy sản, đóng gói đông lạnh.
EN 14509 / TCVN 7899:2015	Tiêu chuẩn panel cách nhiệt kim loại nhiều lớp: độ bền cơ học, khả năng cách nhiệt, độ kín mối nối, khả năng chống cháy lan.	Được dùng để chứng minh chất lượng panel khi bàn giao cho chủ đầu tư / đơn vị audit.

→ Khi audit GMP / ISO, bên đánh giá sẽ không chỉ nhìn vật liệu, mà còn xem layout dòng chảy nhân sự – vật tư – thành phẩm, áp suất dương/âm giữa các phòng, và khả năng vệ sinh bề mặt panel sau sản xuất.

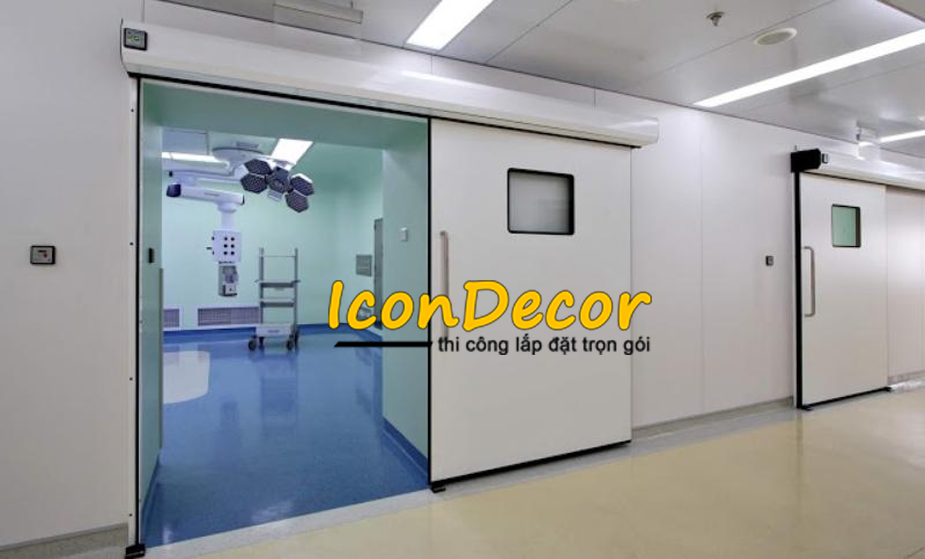

Lưu ý về cửa phòng sạch và kính quan sát

Cửa phòng sạch sử dụng cùng vật liệu panel hoặc khung nhôm sơn tĩnh điện có gioăng EPDM kín khí. Kính quan sát thường là kính hộp hai lớp, chống đọng sương, giúp quan sát sản xuất từ bên ngoài mà không cần mở cửa → giảm rủi ro nhiễm chéo.

5. Panel phòng sạch được ứng dụng ở đâu?

ICON Decor triển khai hệ panel phòng sạch cho nhiều nhóm không gian sản xuất khác nhau. Mỗi nhóm có tiêu chuẩn và cấu hình riêng:

🏥 Phòng sạch nhà máy dược phẩm

Thiết kế đạt chuẩn GMP-WHO, bố trí airlock, kiểm soát áp suất dương, hạn chế nhiễm chéo giữa khu pha chế – chiết rót – đóng gói.

Xem thêm: Phòng sạch nhà máy dược phẩm

🍱 Phòng sạch ngành thực phẩm / HACCP

Panel chống bám bẩn, chống ẩm mốc, đèn chống ẩm, dễ vệ sinh bằng dung dịch sát khuẩn. Phù hợp khu đóng gói, sơ chế thực phẩm.

Xem thêm: Phòng sạch chế biến thực phẩm

⚙️ Phòng sạch điện tử – linh kiện

Yêu cầu kiểm soát bụi mịn ở cấp độ ISO 14644-1 Class 7–8, sử dụng panel PIR chống tĩnh điện và sàn epoxy ESD để bảo vệ linh kiện.

Xem thêm: Phòng sạch ngành điện tử

🧪 Phòng lab / phòng QC / phòng kiểm nghiệm

Không gian nhỏ gọn, tập trung vào độ kín và kiểm soát tạp chất, thường dùng panel PU/PIR 50–75mm và chiếu sáng ≥500 lux.

Tham khảo: Thi công phòng sạch bằng panel

6. ICON Decor Việt Nam có thể hỗ trợ gì cho nhà máy?

Thi công trọn gói phòng sạch panel: khảo sát, thiết kế, sản xuất panel, lắp dựng, HVAC/HEPA, bàn giao CO-CQ.

Tối ưu bài toán audit: hỗ trợ chuẩn bị hồ sơ kỹ thuật để đáp ứng kiểm định GMP, ISO 14644, HACCP.

Cải tạo & nâng cấp phòng sạch cũ: thay panel xuống cấp, chỉnh luồng di chuyển, bổ sung air-shower / pass box mà không phải dừng toàn bộ dây chuyền quá lâu.

Đồng bộ chuỗi lạnh – sạch: ICON Decor còn triển khai kho lạnh panel cho bảo quản nguyên liệu và thành phẩm, phục vụ các chuỗi thực phẩm – dược phẩm.

📌 Gợi ý cho chủ đầu tư: Trước khi lắp đặt panel phòng sạch, hãy chốt tiêu chuẩn mục tiêu (ví dụ: ISO Class 8 hay Class 7?). Chỉ cần nâng 1 cấp độ sạch, chi phí HVAC/HEPA có thể tăng rất mạnh. => Gọi 0938 990 019 để được tư vấn chọn cấu hình phù hợp thay vì “làm quá tay” tốn ngân sách.
