Cấu tạo và tiêu chuẩn panel phòng sạch – Đạt chuẩn GMP, WHO, ISO 14644
Panel phòng sạch là vật liệu chủ đạo trong các công trình phòng sạch đạt chuẩn GMP, WHO và ISO 14644. Cấu trúc của panel quyết định đến độ kín khí, khả năng cách nhiệt và độ sạch của môi trường sản xuất. Bài viết dưới đây do ICON Decor Việt Nam biên soạn sẽ giúp anh/chị hiểu rõ cấu tạo kỹ thuật, các loại panel phòng sạch phổ biến và tiêu chuẩn kỹ thuật áp dụng trong thi công.
1. Tổng quan về panel phòng sạch
Panel phòng sạch là vật liệu dạng tấm 3 lớp được sản xuất bằng công nghệ ép cách nhiệt. Cấu trúc “sandwich” giúp panel vừa nhẹ, vừa có khả năng cách nhiệt, cách âm, chống bụi và chống tĩnh điện tốt hơn so với tường xây truyền thống.
Panel được ứng dụng trong các hệ thống phòng sạch của nhà máy dược phẩm, thực phẩm, điện tử, bệnh viện và phòng nghiên cứu, nơi yêu cầu môi trường vô trùng và kiểm soát hạt bụi nghiêm ngặt.
2. Cấu tạo chi tiết của tấm panel phòng sạch
Một tấm panel phòng sạch tiêu chuẩn bao gồm 3 lớp chính: lớp bề mặt, lớp lõi cách nhiệt và lớp kết nối – tạo thành một kết cấu vững chắc, kín khí và dễ bảo trì.
| Thành phần | Mô tả chi tiết | Đặc tính kỹ thuật |
|---|---|---|
| Lớp bề mặt | Tôn mạ kẽm sơn tĩnh điện, inox 304 hoặc phủ PVC. Có khả năng chống tĩnh điện, chống bụi bám, dễ vệ sinh. | Độ dày: 0.45 – 0.55mm Độ bóng: ≥ 60% Độ bền kéo: ≥ 350 MPa |
| Lớp lõi cách nhiệt | Polyurethane (PU), Polyisocyanurate (PIR) hoặc Expanded Polystyrene (EPS). | Hệ số dẫn nhiệt: 0.018 – 0.037 W/m.K Tỷ trọng: 40 ± 2 kg/m³ Độ bám dính ≥ 0.12 N/mm² |
| Lớp kết nối | Khớp nối âm dương, keo PU 2 thành phần, siết vít inox chống gỉ, đảm bảo độ kín khí tuyệt đối. | Khoảng cách vít: 300–400mm Độ hở khe: ≤ 1mm |
3 loại panel phòng sạch phổ biến:
- Panel PU: Hiệu suất cách nhiệt tốt, giá thành hợp lý – dùng phổ biến trong nhà máy dược phẩm, thực phẩm.
- Panel PIR: Chống cháy lan, chịu nhiệt cao – phù hợp khu vực yêu cầu an toàn PCCC và nhiệt độ ổn định.
- Panel EPS: Giá rẻ, trọng lượng nhẹ – sử dụng cho kho mát, phòng sạch cấp độ thấp.
3. Các lớp phủ bề mặt panel phòng sạch
Bề mặt panel có thể tùy chỉnh theo yêu cầu kỹ thuật của từng ngành sản xuất. ICON Decor cung cấp đa dạng loại bề mặt:
| Loại bề mặt | Đặc tính nổi bật | Ứng dụng |
|---|---|---|
| Tôn sơn tĩnh điện (PE/PPGI) | Độ bền cao, sáng, dễ lau chùi, chống oxy hóa tốt. | Nhà máy thực phẩm, kho lạnh, nhà xưởng công nghiệp. |
| Tôn phủ PVC | Chống bám bụi, chống tĩnh điện, bề mặt bóng mịn. | Phòng sạch dược phẩm, điện tử, thiết bị y tế. |
| Inox 304 | Chống ăn mòn tuyệt đối, chịu hóa chất mạnh, bền bỉ trong môi trường đặc biệt. | Phòng thí nghiệm, phòng vô trùng, nhà máy dược cao cấp. |

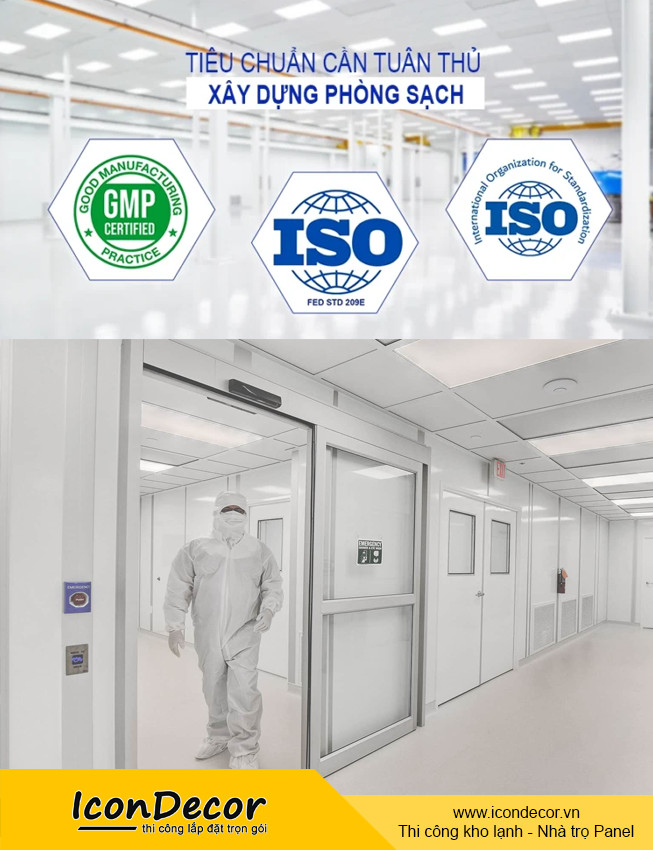

4. Tiêu chuẩn kỹ thuật áp dụng cho panel phòng sạch
Các loại panel phòng sạch đạt chuẩn quốc tế phải tuân thủ nghiêm ngặt những tiêu chuẩn kỹ thuật dưới đây:
| Tiêu chuẩn | Nội dung |
|---|---|
| ISO 14644-1 | Quy định cấp độ sạch (Class 1 – 100.000) dựa trên mật độ hạt bụi/m³ không khí. |
| GMP-WHO | Yêu cầu về thiết kế, vật liệu và quy trình thi công phòng sạch trong ngành dược phẩm. |
| ISO 9001:2015 | Hệ thống quản lý chất lượng trong thiết kế và sản xuất panel công nghiệp. |
| TCVN 7899:2015 | Tiêu chuẩn quốc gia cho panel kim loại cách nhiệt – đảm bảo an toàn và độ bền. |
| EN 13501-1 | Phân loại khả năng chống cháy – Panel PIR đạt mức B-s1,d0 (không cháy lan). |
5. Ứng dụng panel phòng sạch trong thực tế
Tùy thuộc vào cấp độ sạch và ngành nghề, panel phòng sạch được ứng dụng đa dạng như sau:
| Ngành nghề | Loại panel sử dụng | Cấp độ sạch (ISO) |
|---|---|---|
| Dược phẩm | Panel PU phủ PVC chống tĩnh điện | Class 10.000 – 100.000 |
| Điện tử – Linh kiện vi mạch | Panel PIR chống cháy, phủ PVC | Class 1.000 – 10.000 |
| Thực phẩm – Đồ uống | Panel PU hoặc EPS, tôn sơn tĩnh điện | Class 100.000 |
| Y tế – Phòng mổ | Panel Inox 304, phủ film kháng khuẩn | Class 100 – 1.000 |
6. Ưu điểm khi sử dụng panel phòng sạch do ICON Decor cung cấp
- Độ chính xác cao: Sản xuất bằng dây chuyền ép panel hiện đại, sai số <1mm.
- Độ kín khí tuyệt đối: Khớp nối âm dương, foam PU và keo trung tính đảm bảo không rò bụi hoặc hơi ẩm.
- Bề mặt vệ sinh tuyệt đối: Panel không thấm nước, không bám bụi, chống nấm mốc.
- Tuổi thọ 20–25 năm: Chống ăn mòn, không cong vênh trong môi trường ẩm.
- Đáp ứng mọi tiêu chuẩn GMP, ISO, HACCP: Được kiểm định chất lượng và cấp chứng nhận CO-CQ đầy đủ.
7. Dự án thực tế – Phòng sạch đạt chuẩn GMP
Dự án: Nhà máy sản xuất dược phẩm Tân Phú – Bình Dương
Diện tích: 2.000 m²
Loại panel: PU phủ PVC dày 75mm
Cấp độ sạch: ISO Class 8
Kết quả: Đạt kiểm định GMP-WHO, tiết kiệm điện 30%, không phát sinh bụi tĩnh điện trong 12 tháng đầu sử dụng.
8. Kết luận
Panel phòng sạch là vật liệu nền tảng cho mọi công trình đạt chuẩn GMP và ISO. Việc lựa chọn đúng loại panel phòng sạch không chỉ đảm bảo hiệu suất cách nhiệt mà còn quyết định độ sạch và độ an toàn của toàn hệ thống. Với năng lực thi công và sản xuất đồng bộ, ICON Decor Việt Nam cam kết cung cấp các giải pháp panel phòng sạch đạt tiêu chuẩn quốc tế, bền, thẩm mỹ và tối ưu chi phí cho doanh nghiệp.
